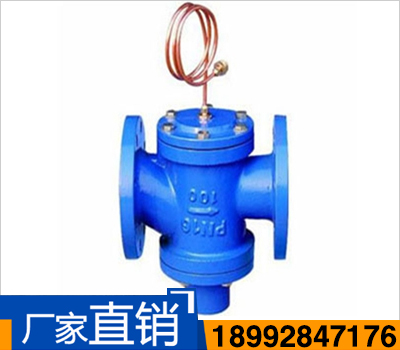

自力式压差控制阀

自力式压差控制阀

自力式压差控制阀,亦称压差平衡阀,压差调节阀,压差阀.

销售服务热线:18992847176

公司地址:西安市雁塔区太白南路216号嘉天国际

邮箱:1075806046@qq.com

热门产品:控制阀   压差流量一体阀   压差控制阀

产品详情

 自力式压差控制阀

自力式压差控制阀产品说明:

自力式压差控制阀,亦称压差平衡阀、压差调节阀、压差阀。

ZYF-16型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。

自力式压差控制阀特别适用于分户计量或自动控制系统中。

自力式压差控制阀的性能特点:

该阀为双瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系列中,恒定被控制系统的压差,并有以下的特点:

1、恒定被控制系统压差;

2、支持被控系统内部自主调节;

3、吸收外网压差波动;

4、采用先进的无级调压结构,控制压差可调比可达25:1;

5、具备自动消除堵塞功能;

6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

工作原理与分析:

自力式压差控制阀亦称动态差压调节阀、动态差压平衡阀,差压控制器,定压差阀。它的结构是由阀体、双节流阀座、阀瓣、感压膜、弹簧及压差调节装置等组成,如下图所示:

P1为外网热力入口装置处供水管的压力;△P为被控系统的差;P2为通过被控系统后,阀前的压力;△P'为压差阀工作压差;P3为热力入口装置出口处回水管压力。

工作原理:

1、当供水压力P1 增大或减少时,信号由导压管供入感压膜上腔,带动阀瓣上移或下移,使阀口的流通面减少或增大,△P'= P2-P3 亦增大或减少,直至△P= P1-P2 保证原值恒定。

2、当回水压力P3 增大或减少的瞬间,由阀口流经出水口的流速降低或增高膜下压力P2 也在这个瞬间增高或降低,直至感压膜的受力重新平衡,P2 恢复原值,△P= P1-P2 保持压差不变。

3、当被控系统阻力减小或增大时,P2 减小或增大,带动阀上移或下移,阀口的流通面积增大或减小,引起P2 减小或增大,△P= P1-P3 亦随之减小或增大,直至△P= P1-P2 保持原值恒定。

从工作示意图中看出,△P= P1-P2 (1),△P'= P2-P3 (2)两式相加即得△P+△P'= P1-P3 ,由式3可以看出压差阀的控制压差与工作压差之和等于热力入口装置的供水管与热力入口装置出口处回水管之间的压差。
